移動滾筒篩

產品介紹

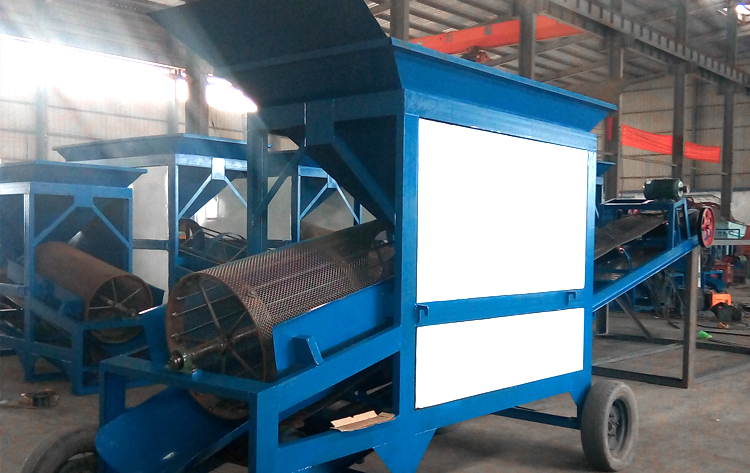

移動滾筒篩是在滾筒篩底部加裝了充氣輪胎，主要用于生產規模小，工作地點經常變動的場合。

移動滾筒篩和一般滾筒篩一樣，分級級數從細到粗為1-4節，物料從細到粗分別從篩網篩出，大于篩網孔徑的物料從出料口排出，破碎的石料進入滾筒后，一方面隨著滾筒轉動而被篩選，一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的篩網被篩出，不大的石料篩出后通過各自的漏斗流出，由人工運送或自流進送至成品堆。

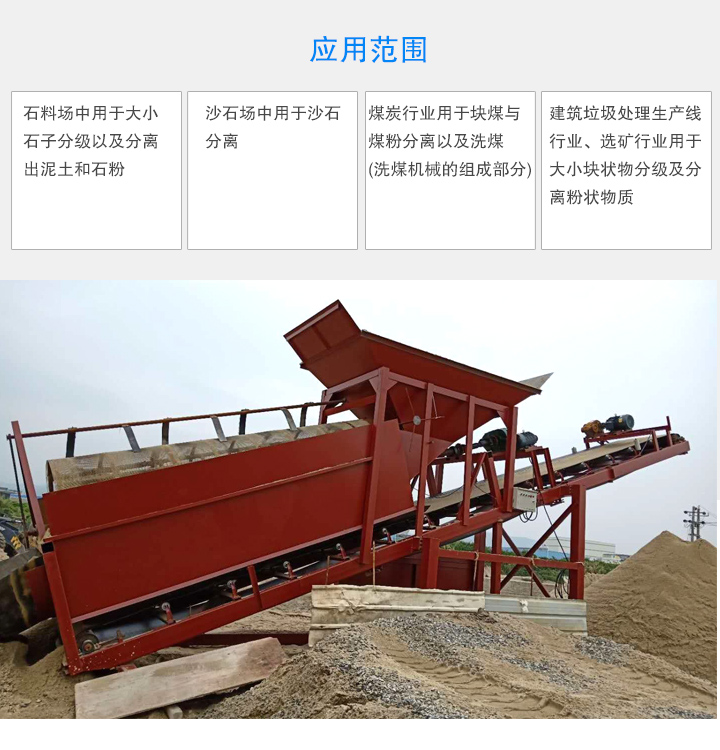

應用范圍

石料場中用于大小石子分級以及分離出泥土和石粉。

沙石場中用于沙石分離。

煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。

建筑垃圾處理生產線行業、選礦行業用于大小塊狀物分級及分離粉狀物質。

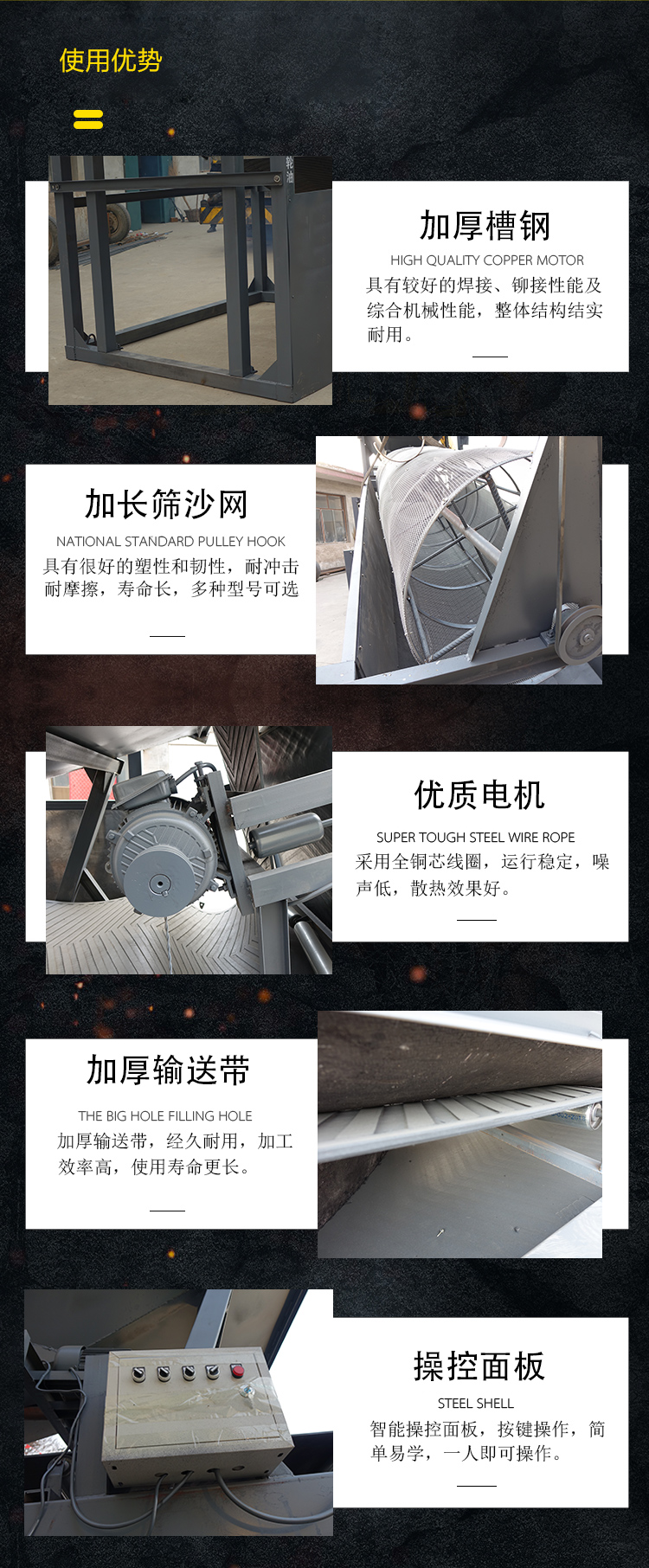

使用優勢

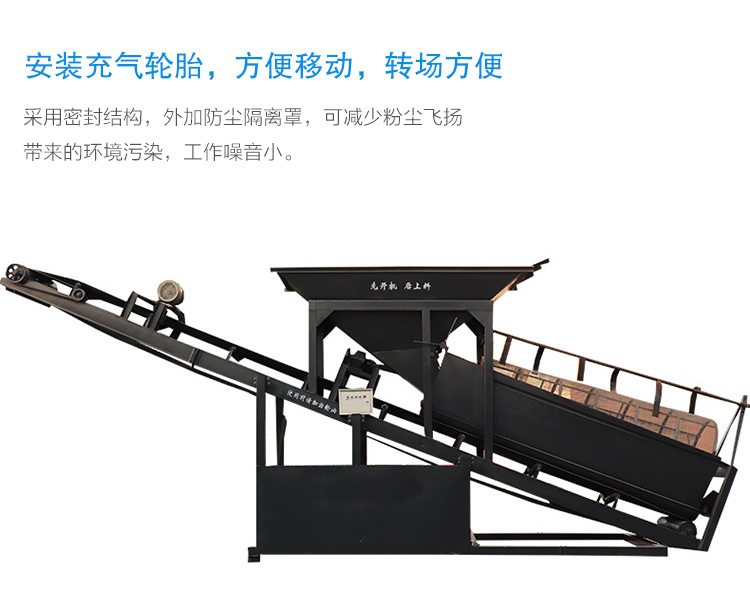

1、安裝充氣輪胎，方便移動，轉場方便。

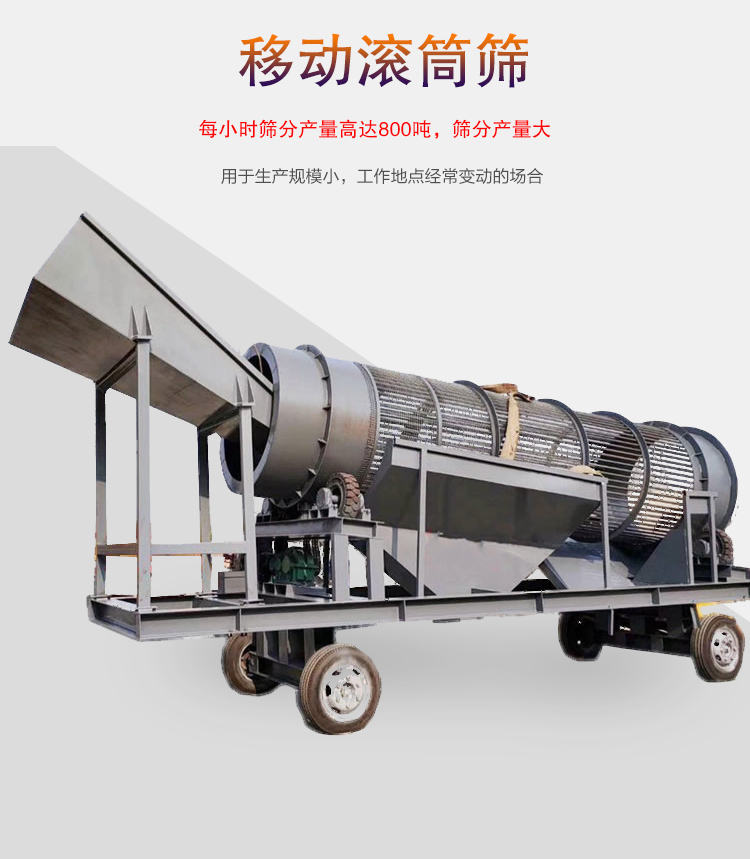

2、每小時篩分產量高達800噸，篩分產量大。

3、筒內設置梳型清篩裝置，在篩分過程中可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中始終保持清潔、不粘、不堵。

4、采用密封結構，外加防塵隔離罩，可減少粉塵飛揚帶來的環境污染，工作噪音小。

工作原理

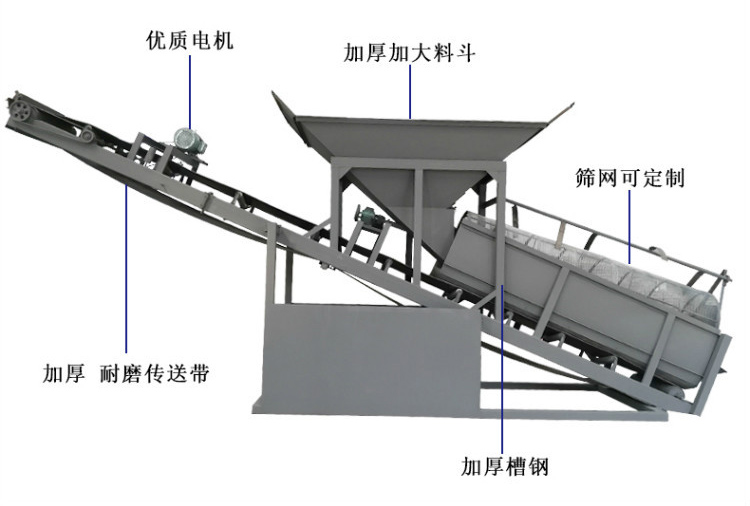

滾筒裝置傾斜安裝于機架上，電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

技術參數

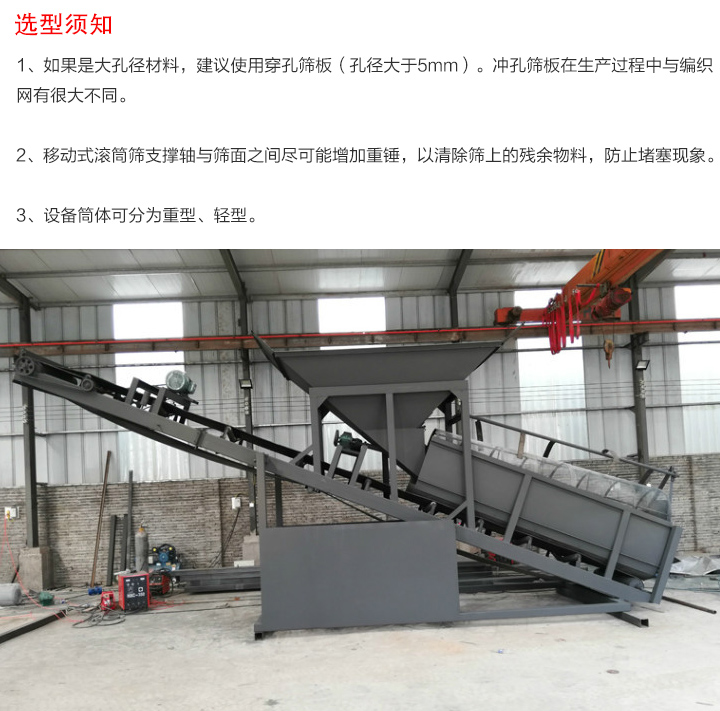

選型須知

1、如果是大孔徑材料，建議使用穿孔篩板（孔徑大于5mm）。沖孔篩板在生產過程中與編織網有很大不同。沖孔板是圓形的，并且接口對接接頭更加集成并且易于制造。該工藝更耐用，沖孔板可以由304不銹鋼和普通碳鋼制成。編織網由具有相同線徑的圓形鋼制成，當材料太大或太重時，很容易變形并且材料會泄漏。 該接口也難以加固，制造復雜且成本高昂。

2、移動式滾筒篩支撐軸與篩面之間盡可能增加重錘，以清除篩上的殘余物料，防止堵塞現象。

3、設備筒體可分為重型、輕型。重型：筒體為雙層結構，內層采用篩條結構，有利于阻止大塊物料直接沖擊篩網，大大提高了外層篩網的使用壽命及提高外層篩網的篩分效率。輕型：筒體為單層篩網，在物料中不含大塊物料時使用，單層篩的優勢在于整個筒體的重量理輕，可以減輕整個設備的重量及能耗。
